PoE-технология: как питание по кабелю упрощает монтаж сети

IP-камеру под потолком, точку доступа Wi-Fi в коридоре или телефон на рабочем столе необходимо подключить к сети и обеспечить электропитанием. В обычной схеме для этого прокладывают Ethernet-кабель и устанавливают рядом розетку 230 В либо используют отдельный адаптер. PoE позволяет передавать данные и низковольтное постоянное питание по одной линии витой пары.

Для бизнеса это означает меньше кабелей и блоков питания, более свободный выбор мест установки, централизованное резервирование через ИБП и возможность удаленно перезапускать устройства. Но для стабильной работы необходимо правильно выбрать стандарт PoE, рассчитать мощность коммутатора и использовать качественный кабель.

В статье разберем принцип работы Power over Ethernet, отличия IEEE 802.3af, 802.3at и 802.3bt, расчет PoE-бюджета и основные правила монтажа.

СОДЕРЖАНИЕ

• Что такое PoE и как оно работает
• Стандарты PoE: 802.3af, 802.3at и 802.3bt
• PoE-коммутатор, инжектор или сплиттер
  • PoE-коммутатор
  • PoE-инжектор
  • PoE-сплиттер
• Как PoE упрощает монтаж сети
• Какие устройства подключают по PoE
• Практические сценарии применения PoE
• Как рассчитать PoE-бюджет
• Требования к кабелю и длине линии
  • Кабель и проводники
  • Длина канала
  • Нагрев и соединения
• Как проверить совместимость оборудования
• Как спроектировать сеть с PoE
• Надежность и ограничения технологии
• Частые ошибки при монтаже
• Как выбрать PoE-коммутатор

Что такое PoE и как оно работает

PoE расшифровывается как Power over Ethernet — «питание по Ethernet». Технология подает постоянное напряжение на сетевое устройство по тем же медным парам, которые используются для передачи данных.

В схеме участвуют:

• PSE (Power Sourcing Equipment) — источник питания: PoE-коммутатор или инжектор;
• PD (Powered Device) — питаемое устройство: IP-камера, точка доступа, телефон или контроллер;
• Ethernet-кабель — линия витой пары между источником и устройством.

Отдельная розетка возле PD не требуется. Коммутатор остается подключенным к электросети и при необходимости — к ИБП.

Стандартизированное PoE работает поэтапно:

1. PSE проверяет, поддерживает ли подключенное устройство PoE.
2. Определяется необходимый класс мощности.
3. После согласования подается рабочее напряжение.
4. При отключении устройства или перегрузке питание порта прекращается.

Поэтому к стандартному порту IEEE обычно можно подключить устройство без PoE: питание на него не поступит. Это правило не относится к пассивному PoE, которое может подавать фиксированное напряжение постоянно.

Фраза «PoE использует свободные пары» упрощает реальную схему. В Gigabit Ethernet данные идут по четырем парам, а питание накладывается на те же проводники. Стандарт 802.3bt также использует все четыре пары, поэтому качество кабеля важно и для данных, и для электропитания.

Стандарты PoE: 802.3af, 802.3at и 802.3bt

В характеристиках различают мощность, которую отдает источник PSE, и мощность, доступную устройству PD после потерь в линии.

Обозначения Hi-PoE, Ultra PoE и PoE++ у разных производителей могут означать разные режимы. Для проверки совместимости ориентируйтесь на стандарт IEEE, тип и класс мощности.

Учитывайте пиковое потребление. Например, камера использует больше энергии при включении ИК-подсветки, обогревателя или привода PTZ, а точка доступа — при высокой радионагрузке.

PoE-коммутатор, инжектор или сплиттер

Способ подачи питания выбирают с учетом количества подключаемых устройств, существующей сетевой инфраструктуры и требований к управлению. PoE-коммутатор подходит для централизованного подключения, инжектор — для добавления питания в отдельную линию, а сплиттер — для совместимого оборудования без встроенной поддержки PoE.

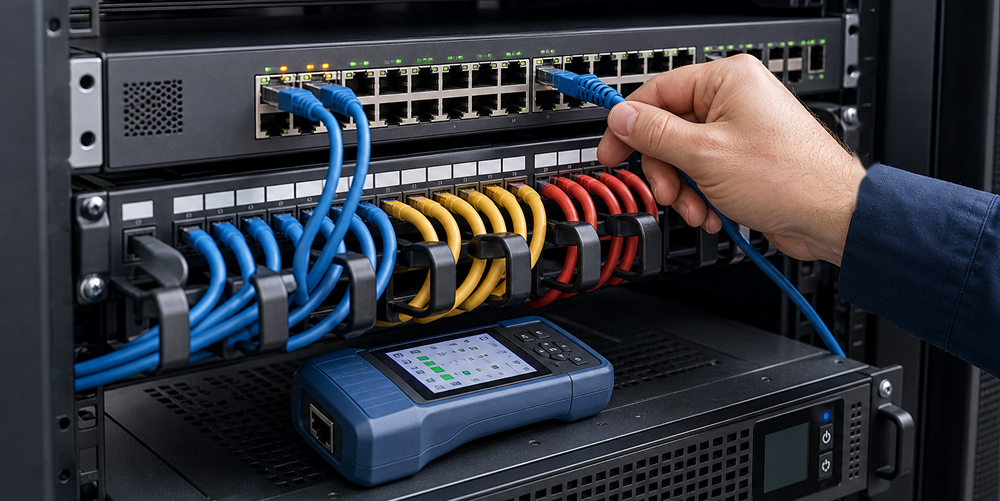

PoE-коммутатор

PoE-коммутатор одновременно передает данные и питает несколько устройств. Это основной вариант для новой сети с камерами, точками доступа и IP-телефонами.

Управляемые модели могут показывать потребление по портам, дистанционно отключать питание, поддерживать VLAN, QoS и мониторинг. Все устройства можно резервировать через один ИБП. При выборе важно учитывать не только число портов, но и общий бюджет мощности.

PoE-инжектор

PoE-инжектор устанавливают между обычным коммутатором и питаемым устройством. Он удобен, если нужно добавить одну камеру или точку доступа без замены существующего свитча.

Для большого количества устройств отдельные инжекторы занимают розетки и усложняют обслуживание. Также проверяйте скорость: инжектор Fast Ethernet ограничит соединение до 100 Мбит/с, даже если остальная сеть поддерживает гигабит.

PoE-сплиттер

Сплиттер возле конечного устройства разделяет входящую линию на Ethernet и отдельный выход питания. Он может использоваться с оборудованием без встроенного PoE, но выходное напряжение, полярность, разъем и мощность должны точно соответствовать требованиям устройства.

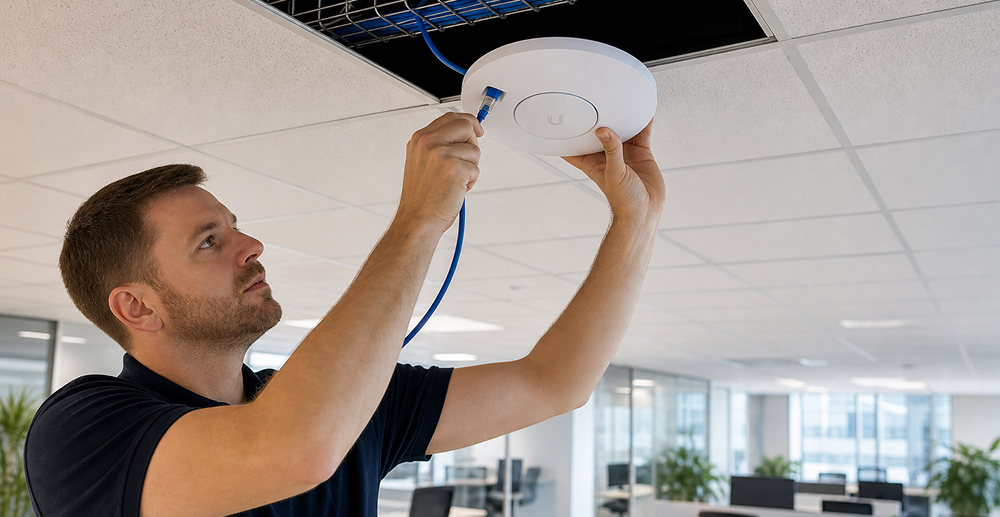

Как PoE упрощает монтаж сети

Главное преимущество PoE заключается в объединении передачи данных и электропитания в одной кабельной линии. Это сокращает количество коммуникаций, упрощает размещение сетевых устройств и делает дальнейшее обслуживание инфраструктуры более централизованным.

1. Одна линия вместо двух. Для передачи данных и питания прокладывается один Ethernet-кабель. Не нужны отдельная силовая линия, локальная розетка и адаптер возле каждой камеры или точки доступа.
2. Свободный выбор места установки. Камеру можно поставить там, где нужен обзор, а точку доступа — там, где она дает лучшее покрытие Wi-Fi. Размещение меньше зависит от существующих розеток.
3. Централизованное управление. Управляемый коммутатор позволяет контролировать питание, видеть перегрузку и удаленно перезапускать зависшее устройство. Конкретный набор функций зависит от модели.
4. Единое резервирование. PoE-коммутатор, маршрутизатор и другое оборудование в шкафу можно подключить к ИБП. Тогда при кратковременном отключении электроэнергии камеры, телефоны и точки доступа продолжат работу в пределах рассчитанной автономности.
5. Быстрое расширение. Если есть свободные порты и запас мощности, новое устройство подключается одной линией. В правильно построенной СКС это ускоряет расширение офиса и перенос оборудования. Подробнее — в статье «Что такое СКС и в чем ее польза для бизнеса». PoE не отменяет электробезопасность: шкаф, ИБП и коммутатор подключаются к сети 230 В по проекту. Технология лишь сокращает количество распределенных точек питания.

Какие устройства подключают по PoE

PoE применяется для оборудования, которое поддерживает нужный стандарт и укладывается в доступную мощность:

• IP-камеры. По одной линии передаются питание, видеопоток и команды управления. Для уличных камер учитывают обогрев, ИК-подсветку, PTZ и защиту от перенапряжений.
• Точки доступа Wi-Fi. Потолочный монтаж улучшает покрытие и не требует розетки над потолком. Производительные модели могут нуждаться в PoE+ или 802.3bt и мультигигабитном порте.
• IP-телефоны. Получают связь и питание по одному кабелю; часть моделей имеет проходной порт для компьютера.
• СКУД и домофония. По PoE могут работать сетевые контроллеры, терминалы и видеодомофоны.
• IoT и автоматизация. Датчики, шлюзы, часы и панели бронирования переговорных удобно подключать централизованно.
• Дисплеи и тонкие клиенты. Возможны при поддержке 802.3bt и достаточном бюджете мощности.

Наличие RJ-45 само по себе не означает поддержку PoE. Всегда сверяйтесь с документацией устройства.

Практические сценарии применения PoE

PoE дает наибольший эффект, когда на объекте много распределенных устройств, которым нужны сеть и сравнительно небольшая мощность. Рассмотрим несколько типовых сценариев.

1. Небольшой офис. Один управляемый PoE-коммутатор может питать IP-телефоны и потолочные точки доступа. Все линии сходятся в коммутационный шкаф, а ИБП поддерживает связь при кратковременном отключении электроэнергии. При переезде сотрудника телефон достаточно подключить к другой подготовленной розетке и перенастроить порт.
2. Видеонаблюдение в магазине или на складе. К каждой камере прокладывается одна витая пара. Монтажникам не нужно устанавливать отдельные розетки под потолком и размещать локальные адаптеры. Управляемый коммутатор показывает состояние портов и позволяет перезапустить камеру удаленно. Для уличных точек дополнительно предусматривают грозозащиту, влагозащищенные соединения и подходящую оболочку кабеля.
3. Корпоративная Wi-Fi-сеть. Точки доступа размещают по результатам радиообследования, а не рядом с розетками. PoE упрощает потолочный монтаж и централизованное управление. Для современных производительных точек нужно заранее проверить поддержку PoE+, 802.3bt и скорость 2,5 Гбит/с или выше, если она требуется проектом.
4. СКУД и переговорные комнаты. По одной инфраструктуре можно подключать сетевые контроллеры доступа, домофоны, панели бронирования и датчики. При этом системы безопасности, телефонию и пользовательский Wi-Fi разделяют логически с помощью VLAN и правил доступа.
5. Когда PoE действительно экономит. Экономический эффект зависит не только от цены коммутатора. В смете сравнивают стоимость активного оборудования, кабеля, силовых розеток, электромонтажных работ, блоков питания, ИБП и дальнейшего обслуживания. На небольшом объекте один инжектор может быть дешевле нового PoE-коммутатора. При десятках устройств централизованная схема обычно становится удобнее в монтаже и эксплуатации.

PoE особенно выгодно планировать одновременно со СКС. Если кабельные трассы уже проложены неправильно или используются некачественные линии, переход может потребовать их замены и повторного тестирования.

Как рассчитать PoE-бюджет

PoE-бюджет — суммарная мощность, которую коммутатор может отдать всем питаемым портам. Это не то же самое, что максимальная мощность одного порта.
Например, восемь портов PoE+ могут поддерживать до 30 Вт каждый, но общий бюджет коммутатора составлять 120 Вт. Подать по 30 Вт одновременно на все восемь портов такой свитч не сможет.

Порядок расчета:

1. Составьте список всех PD.
2. Возьмите максимальное, а не среднее потребление каждого устройства.
3. Учтите ИК-подсветку, PTZ, обогрев и другие энергоемкие режимы.
4. Сложите нагрузку устройств, работающих одновременно.
5. Добавьте запас на пики и расширение.
6. Проверьте лимит каждого порта и общий бюджет.

Пример:

В офисе планируется подключить:

• 8 камер по 12 Вт — 96 Вт;
• 2 точки доступа по 20 Вт — 40 Вт;
• 2 телефона по 7 Вт — 14 Вт.

Суммарная нагрузка — 150 Вт. При запасе 25% нужен бюджет не менее 187,5 Вт. Выбирают ближайшее большее значение и отдельно проверяют стандарт каждого порта.

PoE-бюджет ≥ сумма максимальной мощности всех PD × коэффициент запаса.

Для критичной сети дополнительно учитывают будущие устройства, резервный коммутатор и полную нагрузку на ИБП. Потребление самого свитча не входит в выдаваемый им PoE-бюджет, но учитывается при подборе ИБП.

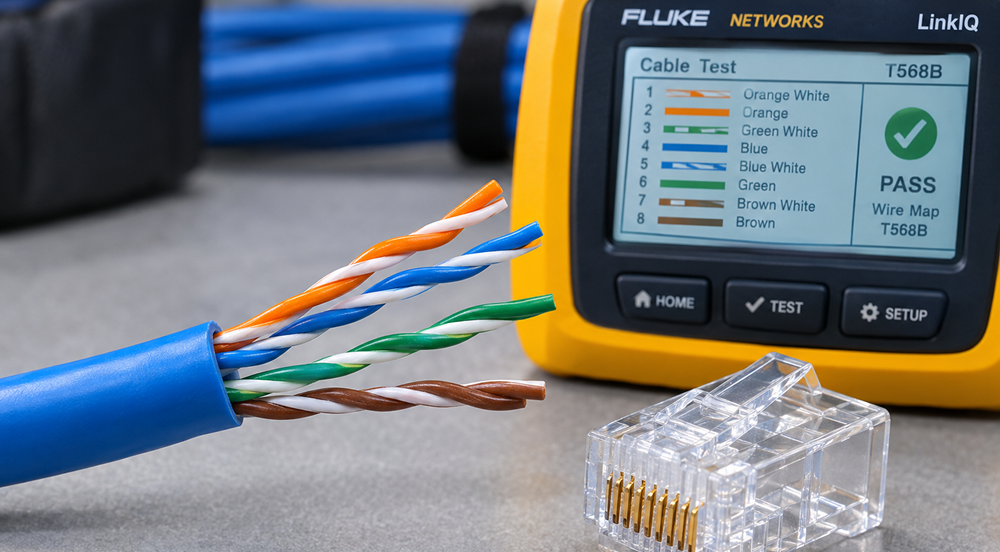

Требования к кабелю и длине линии

Надежность PoE-соединения зависит не только от коммутатора и конечного устройства, но и от характеристик всей кабельной линии. Неподходящий материал проводников, чрезмерная длина или некачественные соединения могут вызвать падение напряжения, нагрев и нестабильную передачу данных.

Кабель и проводники

Для гигабитной сети обычно применяется кабель не ниже Cat 5e, если это разрешено производителями оборудования. Для новых проектов, мультигигабитных подключений, высокой мощности и плотных пучков часто выбирают Cat 6 или Cat 6A.

Используйте сертифицированную витую пару с медными проводниками. Кабель CCA — алюминий с медным покрытием — имеет более высокое сопротивление, сильнее нагревается и создает большее падение напряжения.

Длина канала

Максимальная длина стандартного медного Ethernet-канала обычно составляет 100 м: до 90 м стационарной линии плюс патч-корды. Для PoE также важны мощность, температура, качество соединений и кабеля.

Фирменные режимы Extended PoE могут работать на большей дистанции, но часто снижают скорость или мощность. Для длинных трасс рациональнее использовать оптическую магистраль и локальный узел питания.

Нагрев и соединения

При высокой мощности кабели нагреваются, особенно в плотных пучках. Это важно для 802.3bt. Патч-панели, розетки, модули и коннекторы должны соответствовать категории и допустимой PoE-нагрузке. Плохой контакт повышает сопротивление и риск отказа.
Подходящие кабели и коммутационные компоненты представлены в разделе пассивного сетевого оборудования.

Как проверить совместимость оборудования

Перед подключением проверьте:

1. Стандарт IEEE. PSE должен поддерживать стандарт, необходимый PD.
2. Мощность порта. Ее должно хватать конкретному устройству с учетом потерь.
3. Общий бюджет. Подходящий порт не поможет, если суммарная мощность исчерпана.
4. Скорость. PoE и Ethernet — разные характеристики. Порт или инжектор 100 Мбит/с ограничит более быстрое устройство.
5. Длину и качество кабеля. Высокое сопротивление увеличивает падение напряжения.
6. Фирменные режимы. Hi-PoE и Ultra PoE не гарантируют универсальную совместимость.

Особой осторожности требует пассивный PoE. Он не выполняет стандартное обнаружение и может постоянно подавать 24 или 48 В. Использовать его можно только при совпадении напряжения, распиновки, полярности и мощности.

Как спроектировать сеть с PoE

Проектирование PoE-сети начинается с анализа количества, расположения и энергопотребления подключаемых устройств. Заранее рассчитанная схема помогает правильно выбрать коммутатор и кабель, предусмотреть резерв мощности и избежать дорогостоящих переделок после монтажа.

1. Проведите инвентаризацию. Укажите количество устройств, стандарт, максимальную мощность и скорость каждого порта.
2. Нанесите точки на план. Расположение камер определяют по зонам обзора, точек доступа — по радиопокрытию.
3. Рассчитайте трассы. Учтите длину, условия прокладки, категорию кабеля, температуру и пожарные требования к оболочке.
4. Подберите коммутатор. Нужны запас портов и мощности, подходящие uplink, функции управления и допустимый уровень шума.
5. Предусмотрите ИБП. Рассчитайте полную нагрузку шкафа и желаемое время автономии.
6. Защитите наружные линии. Для уличных устройств необходимы подходящее исполнение, заземление и защита от импульсных перенапряжений по проекту.
7. Протестируйте СКС. Линии маркируют и проверяют по параметрам категории, а не только простым тестером распиновки.
8. Настройте сеть. PoE отвечает за питание, но не за безопасность. Камеры, телефонию и Wi-Fi при необходимости разделяют по VLAN, настраивают QoS и мониторинг.

Специалисты «БелАйТиСервис» выполняют монтаж и настройку сетей: от проектирования и подбора оборудования до тестирования и документирования.

Надежность и ограничения технологии

Централизованное питание удобно, но единый коммутатор становится точкой отказа. Для критичной инфраструктуры предусматривают ИБП, распределение устройств между несколькими свитчами, резервные uplink, мониторинг температуры и запасные порты.

Основные ограничения PoE:

• доступная мощность ограничена стандартом и бюджетом коммутатора;
• длина стандартного медного канала — до 100 м;
• высокая нагрузка увеличивает нагрев кабелей и оборудования;
• мощный PoE-коммутатор дороже, выделяет больше тепла и может иметь вентиляторы;
• отказ центрального PSE отключает все подключенные к нему устройства;
• PoE не заменяет VLAN, аутентификацию и другие меры сетевой безопасности.

Удаленный перезапуск порта помогает восстановить зависшее устройство, но регулярные сбои могут указывать на плохой кабель, перегрев, нехватку питания или неисправность оборудования.

Частые ошибки при монтаже

Большинство проблем в PoE-сетях связано не с самой технологией, а с неправильным расчетом мощности, экономией на кабеле и невнимательной проверкой совместимости. Перечисленные ниже ошибки могут привести к перегреву линий, нестабильной работе устройств и дополнительным расходам на переделку инфраструктуры.

1. Ориентироваться только на число портов. Проверять нужно также бюджет и мощность каждого порта.
2. Считать по среднему потреблению. Ночью камера включает подсветку и обогрев, поэтому важна максимальная нагрузка.
3. Использовать CCA-кабель. Он сильнее нагревается и дает большее падение напряжения.
4. Не проверять скорость инжектора. Модель 100 Мбит/с ограничит гигабитную точку доступа.
5. Подключать пассивный PoE без проверки. Ошибка в напряжении или распиновке может повредить устройство.
6. Превышать длину канала. Нестабильность часто проявляется только под нагрузкой.
7. Не закладывать запас мощности. Свободный порт бесполезен, если бюджет уже исчерпан.
8. Игнорировать охлаждение шкафа. Перегрев сокращает срок службы свитча.
9. Не защищать наружные линии. Уличный кабель повышает риск импульсных повреждений.
10. Не маркировать порты. Без документации сложно безопасно отключить или перезапустить нужное устройство.

Как выбрать PoE-коммутатор

При выборе коммутатора оценивайте:

Для небольшого офиса подойдет компактный Smart PoE-коммутатор. Для видеонаблюдения, склада или бизнес-центра важнее большой бюджет, управляемость, оптические uplink и мониторинг. Если нужен один дополнительный порт, можно использовать совместимый инжектор.

В каталоге Bits.by представлены активное сетевое оборудование, PoE-коммутаторы и инжекторы для корпоративных сетей.

PoE упрощает монтаж за счет объединения данных и питания в одной Ethernet-линии. Компания получает меньше адаптеров и розеток, гибкое размещение камер и точек доступа, централизованное управление и резервирование через ИБП.

Для надежной работы нужно выбрать совместимый стандарт, рассчитать мощность порта и общий бюджет, использовать медную витую пару, соблюдать длину канала и предусмотреть охлаждение, защиту и резервирование.
