Что такое СКС и в чем ее польза для бизнеса

СКС (структурированная кабельная система) — это универсальная инфраструктура для передачи данных, голоса и видео внутри здания или комплекса зданий. Она объединяет кабели, розетки, патч-панели, коммутационные шкафы и активное оборудование в единую стандартизированную систему.

СКС позволяет подключать любое оборудование в любой точке здания без переделки кабельной разводки. Каждая рабочая зона получает доступ к сети, телефонии и видеонаблюдению через единую точку подключения. Главное преимущество — гибкость: при изменении планировки или расширении офиса не нужно прокладывать новые кабели с нуля. В этой статье разберем принцип работы СКС, ключевые стандарты, сравнение с неструктурированной проводкой и типичные ошибки при проектировании.

СОДЕРЖАНИЕ

• Как работает СКС: архитектура и компоненты
• Основные преимущества СКС для бизнеса
• Сравнение: СКС против неструктурированной проводки
• Типы СКС и области применения
• Когда СКС необходима, а когда можно обойтись простой проводкой
• Как начать внедрение СКС в компании

Как работает СКС: архитектура и компоненты

Структурированная кабельная система состоит из нескольких функциональных подсистем, каждая из которых выполняет свою роль в общей инфраструктуре.

1. Горизонтальная подсистема — кабели от рабочих мест (розеток) до коммутационного шкафа на этаже. Обычно используется витая пара категории 5e, 6 или 6A для передачи данных, а в некоторых случаях — оптоволокно для высокоскоростных соединений.
2. Вертикальная (магистральная) подсистема — соединяет коммутационные шкафы разных этажей или зданий между собой. Здесь чаще применяется оптоволокно из-за больших расстояний и высокой пропускной способности.
3. Рабочая зона — конечные точки подключения: розетки RJ-45 для сети, RJ-11 для телефонии, разъемы для видеокамер и других устройств. Каждая розетка маркируется и документируется.
4. Коммутационные шкафы и патч-панели — центры управления кабельной системой. Здесь происходит коммутация, мониторинг и резервирование линий.

«СКС — это не просто провода. Это фундамент, на котором строится вся цифровая инфраструктура компании. Без стандартизации невозможно обеспечить стабильность и масштабируемость».

Основные преимущества СКС для бизнеса

Внедрение структурированной кабельной системы меняет экономику и операционную гибкость IT-инфраструктуры не точечно, а системно. Компании получают управляемую сеть, готовую к росту, и снижают долгосрочные затраты на обслуживание. Рассмотрим ключевые преимущества, которые делают СКС стандартом для современных офисов и промышленных объектов.

1. Гибкость и масштабируемость. Без СКС любое изменение планировки офиса или добавление новых рабочих мест требует прокладки новых кабелей через стены и потолки. С СКС достаточно переключить патч-корд в коммутационном шкафу или подключить новое устройство в существующую розетку. Это сокращает время на переезд или расширение с недель до нескольких часов.
2. Надежность и отказоустойчивость. Стандартизированная разводка исключает хаотичное переплетение проводов, которое часто становится причиной обрывов, коротких замыканий и помех. Каждый кабель маркирован, каждый порт задокументирован. При возникновении проблемы инженер быстро находит и устраняет неисправность, не тратя время на поиск нужной линии в клубке проводов.
3. Поддержка современных технологий. СКС проектируется с запасом пропускной способности. Даже если сегодня офису достаточно гигабитной сети, правильная разводка категории 6A или оптоволокна позволит перейти на 10 Гбит/с или выше без полной замены кабельной системы. То же касается телефонии, видеонаблюдения и систем управления зданием.
4. Снижение эксплуатационных расходов. Хотя первоначальные затраты на проектирование и монтаж СКС выше, чем на хаотичную проводку, долгосрочная экономия значительна. Меньше простоев из-за обрывов связи, быстрее обслуживание, проще модернизация. Компании с СКС тратят на поддержку сети на 30–40% меньше времени и ресурсов.
5. Соответствие стандартам и требованиям безопасности. СКС соответствует международным стандартам (ISO/IEC 11801, TIA-568), что важно при сертификации зданий, страховании и проверках регуляторов. Документированная инфраструктура упрощает аудит и повышает прозрачность IT-процессов для руководства.

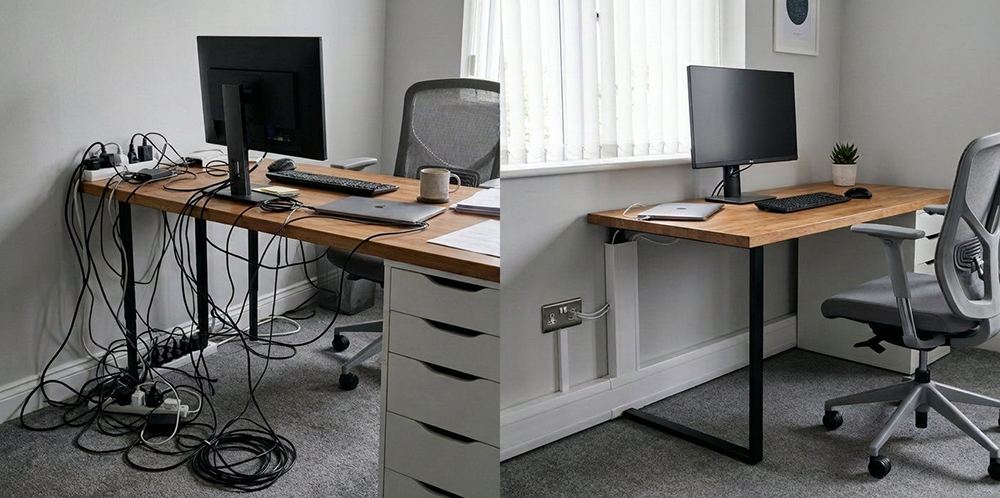

Сравнение: СКС против неструктурированной проводки

Типы СКС и области применения

СКС может быть спроектирована под разные задачи и масштабы:

• СКС для небольшого офиса — минимальная структура с одним коммутационным шкафом, горизонтальной разводкой по рабочим местам и базовой телефонией. Подходит для компаний до 50 сотрудников.
• СКС для крупного офиса или бизнес-центра — многоуровневая система с несколькими коммутационными узлами, магистральными линиями между этажами, резервированием критичных каналов и интеграцией с системами безопасности и видеонаблюдения.
• СКС для промышленного объекта — усиленная разводка с защитой от электромагнитных помех, высокой влажности и температурных перепадов. Часто включает оптоволоконные линии для связи с удаленными объектами.

Для каждого типа проекта требуется профессиональный аудит существующей инфраструктуры и проектирование под конкретные задачи бизнеса.

«Компании часто недооценивают значение кабельной инфраструктуры до первого серьезного сбоя сети или необходимости быстрого масштабирования. Правильно спроектированная СКС — это инвестиция в стабильность бизнеса на годы вперед».

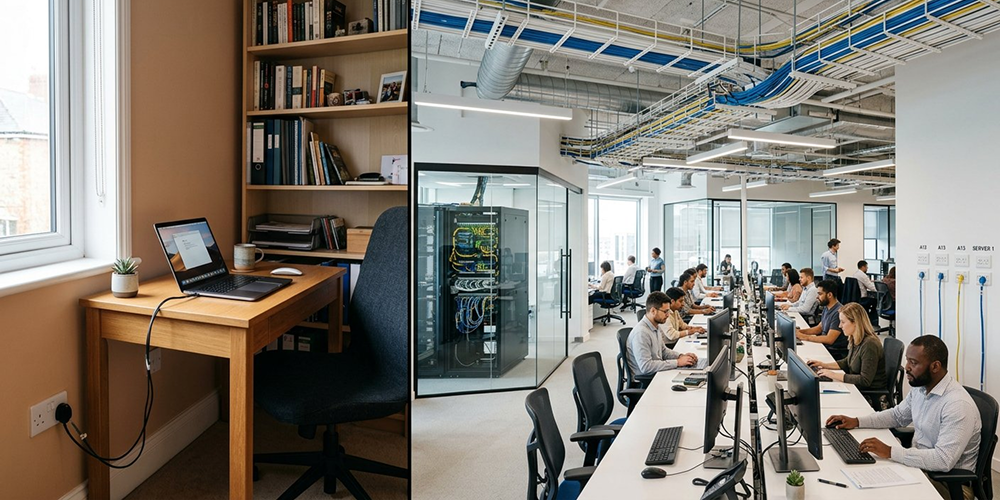

Когда СКС необходима, а когда можно обойтись простой проводкой

СКС не всегда обязательна. Для очень небольших помещений с 2–3 рабочими местами и минимальными требованиями к сети можно использовать простую разводку. Однако в следующих случаях СКС становится необходимостью:

• Офис с 10 и более рабочими местами, где планируется рост.
• Здание с несколькими этажами или отдельными корпусами.
• Бизнес, использующий видеонаблюдение, IP-телефонию или системы контроля доступа.
• Компании с высокими требованиями к надежности связи (банки, медицинские учреждения, производственные линии).
• Объекты, где планируется аренда или частая смена арендаторов.

В таких случаях экономия на проектировании СКС оборачивается значительными потерями времени и денег при последующей модернизации или ремонте.

Как начать внедрение СКС в компании

Переход на структурированную кабельную систему требует планирования и профессионального подхода. Рекомендуется действовать поэтапно:

1. Аудит текущей инфраструктуры. Аудит IT инфраструктуры поможет оценить состояние существующей проводки, выявить узкие места и определить потребности бизнеса в сети, телефонии и безопасности.
2. Проектирование. Разработка схемы разводки с учетом планировки офиса, количества рабочих мест, типов подключаемого оборудования и планов развития на ближайшие 5–7 лет. Создание IT инфраструктуры включает проектирование СКС под конкретные задачи клиента.
3. Монтаж и настройка сетей. Установка кабельных трасс, коммутационных шкафов, патч-панелей и розеток. Монтаж и настройка сетей обеспечивает корректную работу всех компонентов системы.
4. Настройка серверов и активного оборудования. Подключение коммутаторов, маршрутизаторов, серверов и настройка виртуализации или облачных решений. Настройка серверов включает конфигурацию гипервизоров и резервного копирования.
5. Настройка безопасности и абонентское обслуживание. Настройка корпоративной безопасности защищает инфраструктуру от угроз, а абонентское обслуживание IT инфраструктуры обеспечивает стабильную работу системы в долгосрочной перспективе.

«СКС — это не затраты на провода. Это инвестиция в управляемость бизнеса. Когда инфраструктура стандартизирована, компания может расти, не думая о технических ограничениях».

Структурированная кабельная система — это не просто способ проложить провода. Это стратегический элемент IT-инфраструктуры, который определяет гибкость, надежность и масштабируемость бизнеса на годы вперед. Компании, инвестирующие в профессиональное проектирование и монтаж СКС, получают конкурентное преимущество: они быстрее адаптируются к изменениям, снижают операционные риски и обеспечивают стабильную работу всех цифровых процессов. Если вашей компании требуется помощь в проектировании, монтаже или обслуживании кабельной инфраструктуры, "БелАйТиСервис" предлагает полный спектр услуг: аудит IT-инфраструктуры, создание сети под ключ, монтаж и настройку кабельных систем, настройку серверов и сетей, обеспечение корпоративной безопасности и абонентское обслуживание. Команда сертифицированных специалистов готова реализовать проект любой сложности — от небольшого офиса до промышленного комплекса.
