SIP-транк: что это и как подключить к офисной АТС

Компании, которой нужны несколько телефонных номеров и одновременные звонки, необязательно подключать отдельную физическую линию для каждого разговора. SIP-транк связывает офисную АТС с оператором через IP-сеть: провайдер предоставляет номера и каналы, а АТС распределяет вызовы между сотрудниками и отделами.

Такое решение удобно при открытии офиса, замене аналоговой телефонии, внедрении call-центра или объединении филиалов. В статье разберем принцип работы SIP-транка, расчет каналов, порядок подключения, требования к сети и меры безопасности.

СОДЕРЖАНИЕ

• Что такое SIP-транк и как он работает
• Чем SIP-транк отличается от виртуальной АТС
• Преимущества SIP-транка для бизнеса
• Что нужно для подключения
• Как рассчитать каналы и пропускную способность
  • Количество каналов
  • Пропускная способность
• Как подключить SIP-транк к офисной АТС
• Основные параметры SIP-транка
• Настройка сети, NAT и QoS
• Как защитить SIP-транк и АТС
• Можно ли подключить SIP-транк к старой АТС
• Типичные проблемы после подключения
• Частые ошибки при внедрении
• Из чего складывается стоимость

Что такое SIP-транк и как он работает

SIP — протокол установления и завершения голосовых сеансов, а trunk означает магистраль. Один логический канал объединяет АТС компании с телефонной инфраструктурой провайдера.

Через SIP-транк можно:

• принимать звонки на один или несколько внешних номеров;
• совершать исходящие звонки с корпоративным Caller ID;
• вести несколько разговоров одновременно;
• направлять вызовы в голосовое меню, очередь или отдел;
• подключать удаленных сотрудников и филиалы;
• использовать резервную переадресацию при сбое.

В типовой схеме участвуют оператор, офисная IP-АТС, маршрутизатор или межсетевой экран, интернет-канал и конечные устройства: IP-телефоны, DECT-базы или программные клиенты.

При входящем звонке оператор передает вызов на АТС. Станция определяет набранный номер DID и применяет нужный маршрут. При исходящем звонке АТС проверяет права сотрудника и отправляет вызов провайдеру.

SIP отвечает преимущественно за управление вызовом, а голос обычно передается по RTP. Поэтому успешная регистрация транка не гарантирует звук: ошибки NAT или firewall могут привести к односторонней слышимости.

Количество номеров не равно количеству каналов. Например, компания может иметь десять DID, но только пять одновременных разговоров, если оплачено пять каналов.

Чем SIP-транк отличается от виртуальной АТС

SIP-транк и виртуальная АТС решают разные задачи: транк обеспечивает внешнее подключение к оператору, а АТС управляет внутренними номерами и сценариями обработки звонков. Чтобы выбрать подходящую схему, важно также отличать эти решения от отдельного SIP-аккаунта, локальной IP-АТС и аналоговой линии.

SIP-транк подключается к локальной или облачной АТС. Виртуальная АТС оператора часто уже включает номера и внешние каналы, поэтому настройка транка скрыта от пользователя.

Небольшой компании может быть проще использовать облачную АТС. Собственный SIP-транк особенно полезен, если уже развернута IP-PBX, нужны особые сценарии, интеграции или независимый выбор оператора.

Подробнее — в статье «IP-телефония как инструмент повышения эффективности бизнеса».

Преимущества SIP-транка для бизнеса

SIP-транк делает корпоративную телефонию более гибкой и позволяет адаптировать ее к изменению штата, структуры компании и нагрузки на линии. Основные преимущества связаны с масштабированием, централизованным управлением номерами и возможностью интеграции связи с бизнес-системами.

1. Масштабирование. Число каналов можно увеличить без прокладки новых медных линий, если АТС и сеть рассчитаны на дополнительную нагрузку.
2. Несколько номеров в одном подключении. Номера отделов и филиалов обслуживаются одним транком и отдельными входящими маршрутами.
3. Централизованное управление. АТС хранит единую нумерацию, правила набора, очереди и голосовые сценарии.
4. Резервные маршруты. При сбое вызовы можно направить на мобильные номера, другую площадку или запасного оператора.
5. Интеграции. Телефония связывается с CRM и help desk через возможности АТС.
6. Контроль расходов. Можно ограничивать направления, права сотрудников и отслеживать аномальные звонки.

Важно: CRM-интеграция, запись и аналитика — функции АТС или сторонней платформы. Сам SIP-транк только обеспечивает внешнюю связь.

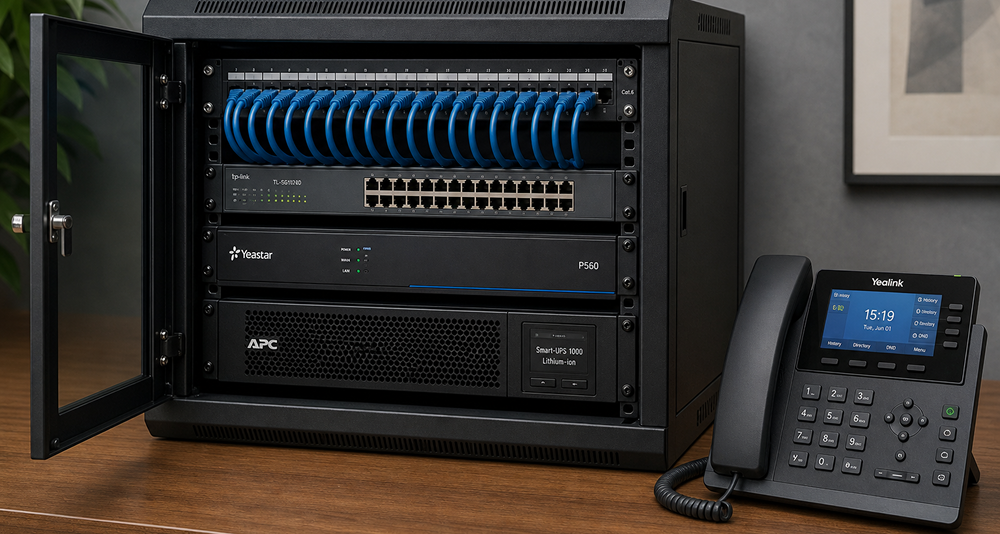

Что нужно для подключения

Для стабильной работы SIP-транка недостаточно получить учетные данные от оператора. Необходимо заранее проверить совместимость АТС, качество интернет-канала, возможности сетевого оборудования и готовность локальной инфраструктуры к передаче голосового трафика.

• Совместимая АТС. IP-PBX должна поддерживать SIP-транки, необходимые кодеки, способ аутентификации и нужное число одновременных вызовов. Проверьте лицензии и актуальность программного обеспечения. В каталоге Bits.by представлено VoIP-оборудование: IP-АТС, телефоны и шлюзы.
• Стабильный интернет. Для голоса важны не только мегабиты, но и задержка, джиттер, потери пакетов и загрузка исходящего канала. Параметры желательно измерять в рабочие часы на маршруте до оператора.
• Маршрутизатор и firewall. Оборудование должно корректно обрабатывать SIP и RTP, поддерживать NAT, QoS, журналирование и безопасные правила доступа. В крупных системах может применяться SBC — пограничный контроллер сессий.
• Публичный адрес или регистрация. При аутентификации по IP оператор обычно требует фиксированный публичный адрес. Другой вариант — регистрация по логину и паролю. Схему необходимо заранее согласовать с провайдером.
• Подготовленная локальная сеть. Телефонию желательно выделить в Voice VLAN и обеспечить приоритет голосового трафика. IP-телефоны получают питание через PoE-коммутатор или адаптеры. Оператор обычно предоставляет SIP-сервер, логин, пароль, Auth ID, номера DID, количество каналов, кодеки, способ DTMF, формат набора, параметры Caller ID, транспорт и диапазон RTP.

Как рассчитать каналы и пропускную способность

От правильного расчета зависит, сможет ли компания принимать и совершать нужное количество звонков без очередей и ухудшения качества связи. При проектировании учитывают не только число сотрудников, но также пиковую одновременную нагрузку, используемые кодеки и запас пропускной способности интернет-канала.

Количество каналов

Один канал соответствует одному одновременному разговору. Число каналов рассчитывают не по количеству телефонов, а по пиковой нагрузке.
Учитывают:

• сотрудников, которые регулярно звонят;
• операторов очереди или call-центра;
• максимальное число входящих обращений;
• исходящие кампании;
• конференции и внешние переадресации;
• сезонные пики;
• резерв на рост.

Для call-центра используют статистику и модели Erlang. Упрощенное правило «один канал на трех сотрудников» может привести к очередям или лишним расходам.

Пропускная способность

Для предварительной оценки одного разговора G.711 обычно закладывают около 80–100 кбит/с в каждом направлении с учетом накладных расходов. Кодеки с компрессией требуют меньше полосы, но должны поддерживаться обеими сторонами.

Пример: 20 одновременных разговоров G.711 потребуют примерно до 2 Мбит/с в каждом направлении. С учетом резерва можно выделить 2,5–3 Мбит/с гарантированной полосы и проверить реальные параметры сети.

Широкий канал не поможет, если пакеты теряются или приходят неравномерно. Для голоса важны стабильность и QoS.

Как подключить SIP-транк к офисной АТС

Подключение лучше выполнять последовательно: от определения требований и подготовки сети до настройки маршрутов и итогового тестирования. Такой порядок помогает быстрее выявить источник возможной проблемы и не смешивать ошибки оператора, АТС и локальной инфраструктуры.

1. Определить требования. Зафиксируйте номера, количество каналов, очереди, график работы, запись, интеграции и аварийные маршруты.
2. Выбрать оператора. Сравните стоимость номеров и звонков, поддержку нужных кодеков, перенос номера, резервирование и требования к подключению. Уточните порядок экстренных вызовов, если это важно для проекта.
3. Подготовить АТС и сеть. Обновите систему, создайте резервную копию, проверьте лицензии, интернет, NAT, DNS, NTP и доступность серверов оператора.
4. Создать транк. В АТС указывают сервер, логин, Auth ID, пароль, транспорт, кодеки, DTMF и формат номера. При аутентификации по IP регистрация может не использоваться.
5. Настроить входящие маршруты. Номера DID направляют на секретаря, отдел, голосовое меню или очередь. Добавляют сценарии для нерабочего времени и отсутствия ответа.
6. Настроить исходящие маршруты. Определяют формат набора, используемый транк, права абонентов и разрешенный Caller ID. Международные и платные направления открывают только нужным сотрудникам.
7. Настроить сеть и безопасность. Ограничивают доступ, задают NAT и RTP, включают QoS и Voice VLAN, защищают интерфейс АТС.
8. Протестировать. Проверяют входящие и исходящие звонки, двусторонний звук, Caller ID, одновременные вызовы, удержание, перевод, DTMF, IVR, запись, резервный маршрут и факс, если он нужен.
9. Подготовить документацию. Сохраняют схему, маршруты, номера, диапазоны портов, контакты оператора и резервную копию. Пароли хранят в защищенной системе.

Профессиональная настройка IP-телефонии включает анализ требований, подбор оборудования, интеграцию и тестирование.

Основные параметры SIP-транка

Названия полей различаются в разных АТС, но обычно настраивают:

Частая причина сбоев — несовпадение формата номера. Оператор может передавать DID в международном, национальном или коротком виде. Входящий маршрут должен ожидать фактическое значение из SIP-сообщения.

Настройка сети, NAT и QoS

SIP-сигнализация часто использует порт 5060 по UDP/TCP и 5061 для TLS, но провайдер может назначить другие значения. RTP передается по динамическому диапазону, заданному в АТС. Открывать все порты нельзя: разрешайте только необходимые направления и адреса.

SIP ALG на некоторых маршрутизаторах изменяет пакеты и становится причиной одностороннего звука. Решение о его отключении принимают по рекомендациям производителя АТС и оператора.

QoS должен давать голосу приоритет перед загрузками, резервным копированием и гостевым Wi-Fi. Желательно, чтобы маркировка поддерживалась маршрутизатором, коммутаторами и телефонами.

Практические ориентиры для качественного разговора:

• односторонняя задержка — до 150 мс;
• джиттер — не более 20–30 мс;
• потеря пакетов — менее 1%;
• отсутствие перегрузки исходящего канала.

Это ориентиры, а не универсальные договорные нормы. Требования оператора могут отличаться.

Если сеть нестабильна, сначала выполните диагностику или закажите монтаж и настройку сети.

Как защитить SIP-транк и АТС

Незащищенная АТС может стать источником платных звонков и утечки служебной информации.

Минимальные меры:

1. Разрешить транк только с адресов оператора или использовать VPN/SBC.
2. Применять уникальные сложные пароли и менять заводские данные.
3. Закрыть веб-интерфейс АТС от свободного доступа из интернета.
4. Использовать TLS и SRTP, если их корректно поддерживают обе стороны.
5. Ограничить стоимость, длительность и направления звонков.
6. Включить уведомления об аномальной активности.
7. Регулярно обновлять АТС, шлюзы и телефоны.
8. Хранить резервные копии и проверять восстановление.
9. Разделить телефонию и пользовательскую сеть с помощью VLAN.

Для крупной системы полезен SBC: он контролирует сессии, помогает с NAT, шифрованием и защитой. Телефония должна быть частью общей корпоративной безопасности.

Можно ли подключить SIP-транк к старой АТС

Возможны несколько вариантов:

• АТС уже поддерживает SIP — транк настраивают напрямую;
• производитель предлагает SIP-плату или лицензию;
• для аналоговых или цифровых интерфейсов используют VoIP-шлюз;
• сильно устаревшую станцию заменяют современной IP-АТС.

Шлюз позволяет сохранить старые телефоны и факсы, но добавляет еще один узел настройки и отказа. Стоимость шлюза и лицензий стоит сравнить с полной модернизацией.

Типичные проблемы после подключения

Даже при успешной регистрации SIP-транка отдельные функции телефонии могут работать некорректно из-за ошибок маршрутизации, NAT, кодеков или межсетевого экрана. Определить направление диагностики поможет сопоставление наблюдаемого симптома с наиболее вероятными причинами.

SIP-журналы и захваты трафика могут содержать номера и служебные данные. Храните их защищенно.

Частые ошибки при внедрении

Большинство сбоев и непредвиденных расходов возникает из-за недостаточной подготовки сети, неверного расчета каналов и слабой защиты АТС. Проверка типичных ошибок до запуска помогает избежать простоев, ухудшения качества связи и несанкционированных звонков.

1. Путать номера и каналы. Несколько DID не гарантируют такое же число разговоров.
2. Проверять только регистрацию. Нужно тестировать звук, маршруты, DTMF, Caller ID и резервирование.
3. Не измерять сеть в часы пик. Днем голос может ухудшаться из-за загрузок и резервного копирования.
4. Открывать АТС всему интернету. Доступ ограничивают адресами и правилами firewall.
5. Использовать слабые пароли. Это повышает риск платных мошеннических звонков.
6. Не нормализовать номера. Разные форматы вызывают ошибки маршрутизации.
7. Не предусматривать резерв. При отказе интернета компания теряет внешнюю связь.
8. Забывать об ИБП. Резервировать нужно АТС, маршрутизатор, коммутатор и телефоны.
9. Не ограничивать международные направления. Их открывают только тем, кому они нужны.
10. Не документировать конфигурацию. Без схемы восстановление занимает больше времени.

Из чего складывается стоимость

Стоимость внедрения SIP-транка зависит не только от тарифа оператора, но и от состояния существующей телефонии, количества каналов, требуемых функций и сложности интеграции. Для объективного сравнения решений необходимо учитывать как первоначальные затраты на оборудование и настройку, так и регулярные расходы на связь и поддержку.

Сравнивайте предложения при одинаковом количестве каналов, номеров и функций. Низкая абонентская плата без резервирования и поддержки может обернуться большими потерями при простое.

SIP-транк заменяет несколько внешних линий одним IP-подключением между оператором и офисной АТС. Компания получает несколько номеров, нужное число одновременных разговоров и централизованную маршрутизацию звонков.

Надежность зависит от всей цепочки: оператора, интернета, маршрутизатора, firewall, АТС и локальной сети. Поэтому внедрение должно включать расчет каналов, настройку NAT и QoS, защиту, резервирование и тестирование.

Специалисты «БелАйТиСервис» помогут подобрать VoIP-оборудование, подключить SIP-транк и выполнить настройку IP-телефонии с учетом структуры компании и требований к безопасности.
